计量泵的种类和特点

来源:未知 作者:admin 发布时间:2020-04-21 15:54人气:

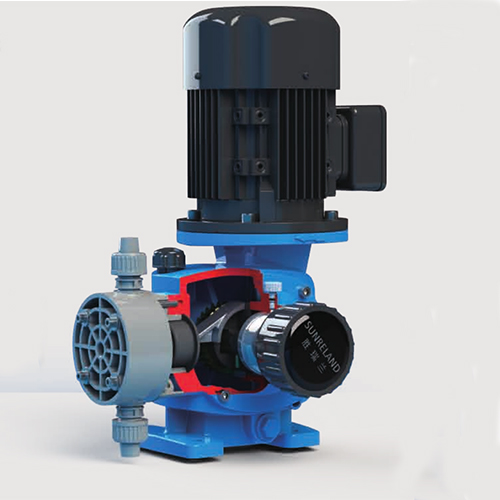

  计量泵也称定量泵或比例泵。计量泵属于往复式容积泵,用于精确计量,通常要求计量泵的稳定性精度不超过±1%。

  计量泵的种类和特点

  根据计量泵液力端的结构类型,常将计量泵分成柱塞式、液压隔膜式、机械隔膜式和波纹管式四种。

  ①柱塞式计量泵。与普通往复泵的结构基本一样,其液力端由液缸、柱塞、吸入和排出阀、密封填料等组成,除应满足普通往复泵液力端设计要求外,还应对泵的计量精度有影响的吸人阀、排出阀、密封等部件进行精心设计与选择。

  ②液压隔膜式计量泵。通常称为隔膜计量泵。单隔膜计量泵在柱塞前端装有一层隔膜(柱塞与隔膜不接触),将液力端分隔成输液腔和液压腔。输液腔连接泵吸入、排出阀,液压腔内充满液压油(轻质油),并与泵体上端的液压油箱(补油箱)相通。当柱塞前后移动时,通过液压油将压力传给隔膜并使之前后挠曲变形引起容积的变化,起到输送液体的作用及满足精确计量的要求。

  ③机械隔膜式计量泵。其隔膜与柱塞机构连接,无液压油系统,柱塞的前后移动直接带动隔膜前后挠曲变形。

  ④波纹管式计量泵。结构与机械隔膜计量泵相似,只是以波纹管取代隔膜,柱塞端部与波纹管固定在一起。当柱塞往复运动时,使波纹管被拉伸和压缩,从而改变液缸的容积,达到输液与计量的目的。

  计量泵的流量调节方式

  计量泵常用的流量调节方式有调节柱塞(或活塞)行程、调节柱塞往复次数或兼有以上两种方式等三种方法,其中以调节行程的方式应用最广。该方法简单、可靠,在小流量时仍能维持较高的计量精度。行程调节方式有以下三种。

  ①停车手动调节。在停车时手动调节计量泵的行程。

  ②运转中手动调节。在泵运转中改变轴向位移,以间接改变曲柄半径,达到调节行程长度的目的。常用方式有N形曲轴调节、L形曲轴调节和偏心凸轮调节等。

  ③运转中自动调节。常见的有气动控制和电动控制两种。气动控制是通过改变气源压力信号达到自动调节行程的目的。电动控制是通过改变电信号达到自动调节行程的目的。
